CFM3sE

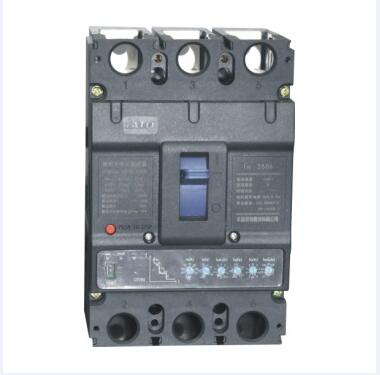

CFM3E系列电子式塑壳断路器（以下简称断路器）是本公司高新手艺产物。该产物设想进步前辈、机能靠得住、手艺目标高；形状雅观、体积小、接纳了微电子手艺，具备智能化过电流掩护功效。该断路器合用于交换50Hz，额外绝缘电压690V，额外任务电压至690V，额外电流至800A的电力体系中，用来分派电能和掩护线路及电源装备免受过载、短路、欠电压等毛病的风险，也可用来节制电念头的不频仍操纵。该断路器具备断绝功效，标记为。新路器派出产物CBI-Y级断路器标记为合适GB/T14048.2附录L请求。
该断路器的智能式过电流脱扣器接纳微处置器节制，具备三段掩护特征，即过载反时限延时掩护、短路延时掩护和短路瞬动掩护。因为具备报酬可调节的短路短延时掩护特征，该断路器的利用种别为B类(125为A类）。是以本系列断路器明白地可以或许完成与串连在负载侧的另外一短路掩护特征的请求，到达最好婚配。该断路器具备运转电流唆使、过载预告警唆使和脱扣器电源及自诊断唆使。

● 四周氛围温度：－40℃～＋70℃，且24h均匀值不跨越＋35℃；一般利用情况温度规模：－5℃~ +40℃；用于－40℃～－5℃情况温度下的任务前提，在定货时须向本厂声名；情况温度高于+ 40℃时，需降容利用，降容系数见表2。
● 海拨：装配地址海拨≤2000m。装配海拔在2000m至5000m可特别订制，需降容利用，任务机能参照表3批改值。
● 氛围绝对湿度在最高温度为＋40℃时不跨越50%，在较高温度下可许可有较高绝对湿度，最湿月的月均匀最高温度不跨越＋25℃该月的月均匀最大绝对湿度不跨越90%。
● 净化品级：3级，四周氛围中无爆炸风险、且无侵蚀金属和粉碎绝缘的气体和导电灰尘。
● 装配种别为“Ill类。
● 断路器的“1,2, 3, N”端子接电源， “2, 4, 6, N"端子接负载，不可反接。
● 新路器的装配面应与程度面垂直。断路器根基装配体例为垂直装配，电源端在上方，负载端鄙人方，亦可横向装配。
