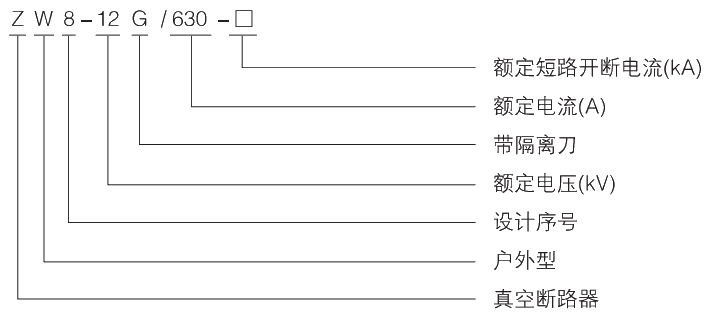

- 型号及寄义
-
- 利用情况前提
-
1、四周氛围温度：上限+40℃，上限-40℃；
2、海拔不跨越2500m；
3、风压不跨越700pa（相称于风速34m/s）；
4、无常常性的猛烈振动；
5、氛围肮脏水平：III级；
6、最大日温差：25K。
- 布局特点
-
1、产物布局：
断路器由操念头构、导电回路、绝缘体系，密封件及壳体构成。全体布局为三相共箱式。导电回路是由收支线导电杆、消息端导电板、导电夹与真空灭弧室毗连而成。外绝缘首要是经由过程硅橡胶资料来完成的，具备强抗肮脏才能。内绝缘为复合绝缘。
2、举措道理：
断路器是由操念头构支配的，见图1，机构或分闸弹簧4动员断路器的三相主轴2动弹，同时拉动绝缘操纵杆5和拐臂6，使真空灭弧室11的消息触头拉开或闭合，而使断路器处于分闸或合闸状况。
