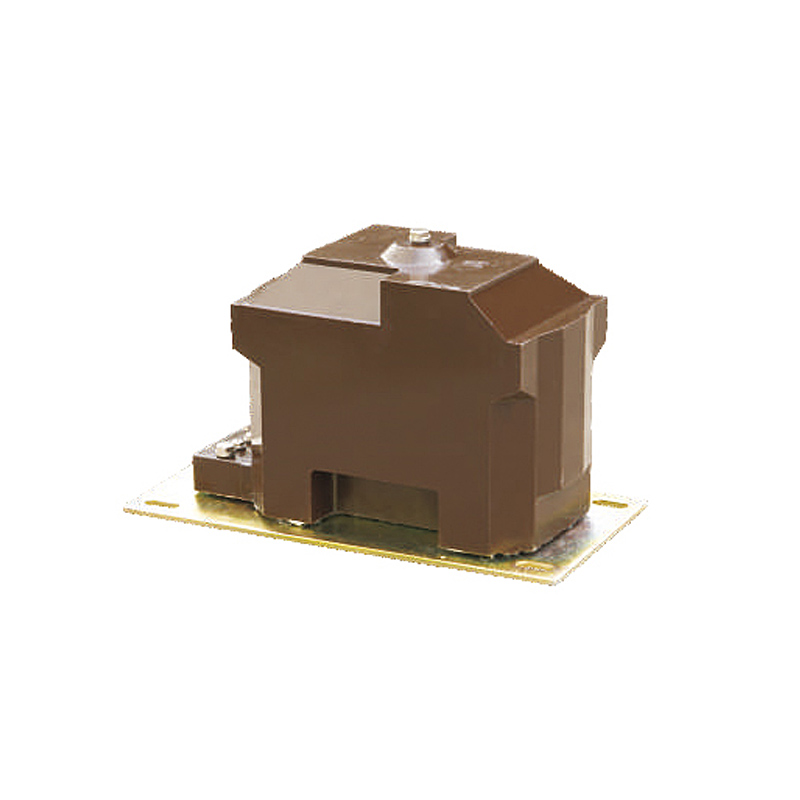

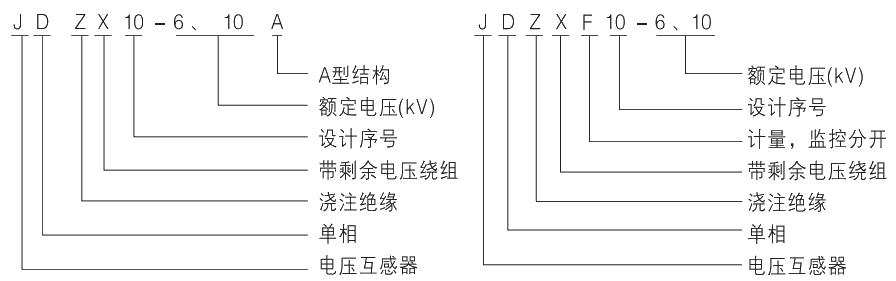

JDZX10-6(REL6);JDZX10-10A(REL10);JDZXF10-6,10系列

1.海拔高度不跨越3000米；
2.四周情况温度不高于+40℃，不低于-5℃；
3.四周氛围的绝对湿度不大于85%（20℃）；
4.知足II级肮脏品级；
5.装配场合无侵蚀性的气体。

该系列产物为户内环氧树脂全真空浇注布局，其外表爬电比距大于20mm/kV。导磁资料接纳高导磁硅钢片环抱，经退火处置。JDZX10-6（REL6）；JDZX10-10A（REL10）型电压互感器在体系利用时，接成Yo/Yo/[接线，每组须要三台，每台互感器具备二组二次绕组，此中一组为0.2级或0.5级（a-n）供计量用另外一组做帮助绕组（da-dn），三台接成启齿三角，做零序掩护用。
JDZXF10-6，10A型电压互感器在体系中，接成Yo/Yo/Yo/[接线，每组须要三台，每台互感器具备三组二次绕组，一组为0.2级（1a-1n）供计量用。另外一组为0.5级（2a-2n）供监控用。另有一组做帮助绕组（da-dn），三台接成启齿三角，做零序掩护用。计量，监控，掩护分隔互不搅扰，利用宁静靠得住。
